熱銷款蔡司電鏡EVO15+EDS+OTS軟件，如何分分鍾檢測不鏽鋼雜質
？

   聽起來很玄乎，事實真的如此嗎
？ 聽聽蔡司顯微鏡小編給您道來：

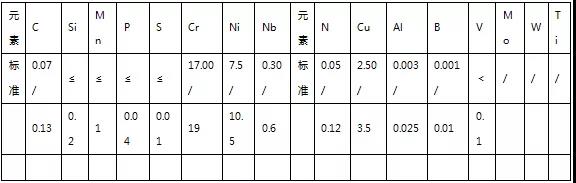

表1-1  S30432 奧氏體不鏽鋼標準成分

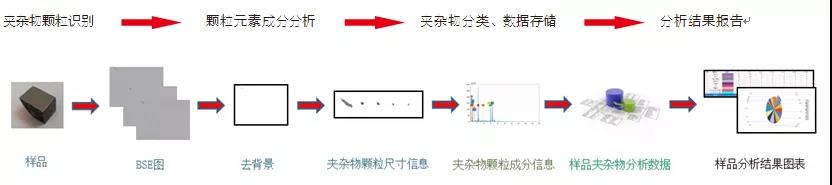

圖1 蔡司電鏡EVO 設備及OTS軟件

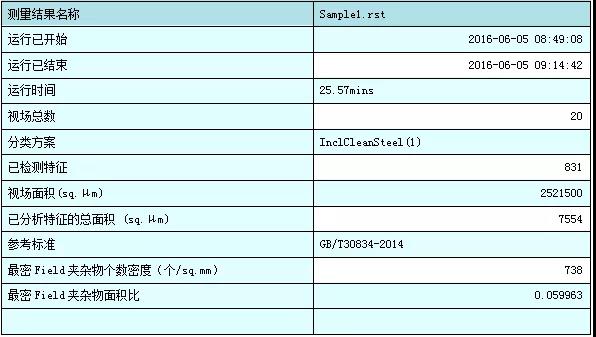

表1-2 OTS采集區域的詳細信息

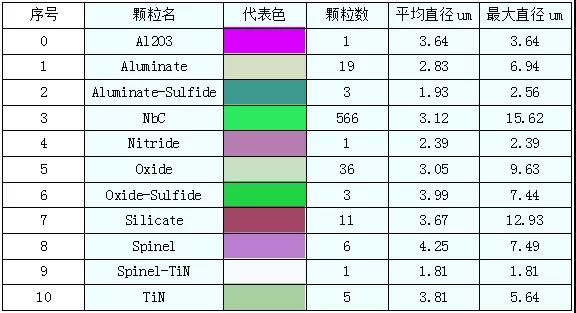

表1-3夾雜物分類情況

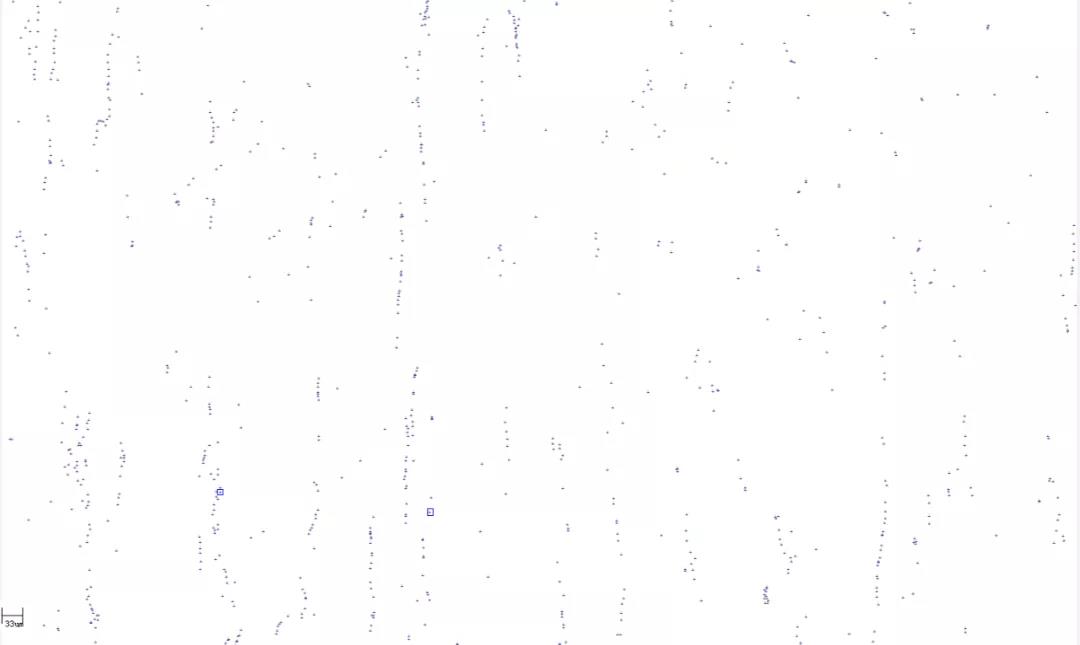

圖2  夾雜物分布圖

　　通過結果分析可以看出
，采集夾雜物最小尺寸為1μm
，在保證每個點至少有60000個計數的基礎上
，該區域共831個顆粒，掃描時間隻需要25min，保證準確率的基礎上效率非常高。通過OTS自帶的標準庫自動將夾雜物進行分類，結果顯示大部分的析出相為NbC（N）
，平均尺寸大約為3微(wei)米(mi)，分(fen)布(bu)不(bu)是(shi)非(fei)常(chang)均(jun)勻(yun)，有(you)的(de)區(qu)域(yu)分(fen)布(bu)有(you)一(yi)定(ding)的(de)方(fang)向(xiang)性(xing)，呈(cheng)條(tiao)狀(zhuang)分(fen)布(bu)，因(yin)此(ci)為(wei)了(le)提(ti)高(gao)強(qiang)度(du)和(he)塑(su)性(xing)，還(hai)需(xu)要(yao)進(jin)一(yi)步(bu)改(gai)善(shan)工(gong)藝(yi)，降(jiang)低(di)微(wei)米(mi)級(ji)NbC（N）的含量，同時使其更均勻的分布。
